宝马官方诊断系统 EDIABAS ToolSet32 5.1.2

2026-04-05 08:42:07诊断编程 13人已围观

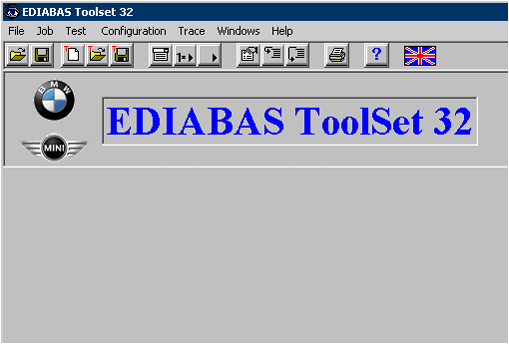

EDIABAS ToolSet32（简称 Tool32）是宝马官方诊断系统 EDIABAS的核心调试 / 测试工具，5.1.2 是其 2019 年 9 月发布的正式稳定版，面向宝马 ECU 开发、售后诊断、测试工程师，用于 ECU 通信、Job 执行、自动化测试脚本、UDS 协议校验、仿真与日志追踪。

一、基础信息
全称：EDIABAS ToolSet32 V5.1.2
归属：BMW AG EDIABAS 诊断系统组件
发布时间：2019 年 9 月
系统支持：Windows 10、Windows 7（32/64 位兼容）
语言：德语 / 英语（可配置）
核心文件：TOOL32.EXE、TOOL32.INI、.PRG(SGBD)、.GRP、.TST、.SIM

二、核心定位与用途
Tool32 5.1.2 是ECU 级底层诊断调试工具，不依赖 INPA/ISTA 等上层软件，直接与 ECU 交互：
加载 ECU 描述文件（SGBD.PRG）/ 分组文件（.GRP）
执行 ECU 诊断 Job（读 ID、读故障、读状态、执行控制）
编写 / 运行自动化测试脚本（.TST）
UDS（ISO 14229）协议格式校验
仿真模式（.SIM）离线调试
接口 / 通信日志追踪（IFH Trace）

三、V5.1.2 版本核心更新（官方 Release Note）
1. 测试运行增强
逻辑结果支持冒号 + 集合编号格式（如 RESULT:0）
测试行上限从15 行提升至 40 行，复杂脚本更友好
延迟函数上限60 秒（60000ms），超时报错并强制限制
2. Windows 10 适配
取消在 Windows 系统目录读写 TOOL32.INI
修复关闭程序时RPLUS 接口报错问题
兼容中文系统字符显示
3. UDS 标准作业强化
支持STATUS_BLOCK_LESEN（$2C）进入参数向导
参数向导支持最多 15 个参数（旧版 10 个）
UDS 结果自动分类，支持过滤_EINH/_INFO/_TEXT/_DATA后缀
UDS Check 严格对齐 ZEDIS 规范，校验 SG_FUNKTIONEN 表
4. 操作体验优化
作业搜索：包含匹配替代前缀匹配
表格窗口：行号、列头排序、双向过滤
双击行号单步执行测试
结果窗口：可切换按名称排序 / 按返回顺序显示
参数向导越界值颜色高亮更准确
5. 故障码读取兼容 INPA
支持基础网 / 子网环境条件解析
自动识别 UWB 格式
可显示故障位置、PCode、SAE 码、环境数据、16 进制码等

四、核心功能模块（完整菜单）
1. File（文件）
加载 SGBD（.PRG）/ 分组文件（.GRP）
保存仿真文件（.SIM）
新建 / 加载 / 保存测试脚本（.TST）
UDS Check/UDS 批量校验
打印、历史文件、退出
2. Job（作业）
ECU 信息（_VERSION）
选择 / 搜索作业
参数设置（支持 DATA 十六进制串）
参数向导（UDS 四大标准作业）
单次执行 / 循环执行作业
结果筛选显示
3. Test（测试）
测试矩阵编辑
单步执行 / 全部执行
支持：重复次数、延迟、逻辑判断、跳转、结果比对
格式：字段以|分隔，行 = 测试步
4. Configuration（配置）
EDIABAS 配置：版本、接口、路径、仿真、Trace 等级
Tool32 配置：语言、工具栏、结果排序、INPA 故障码模式、UDS 输出过滤
5. Trace（追踪）
显示 / 清空 IFH（接口）日志
仅在 Trace 关闭时可读
6. Windows（窗口）
窗口布局、结果窗口、表格信息、作业信息、仿真文件、Trace 文件显示
7. Help（帮助）
帮助文档、PDF 手册、更新说明、关于信息

通过网盘分享的文件：Tool32_5.1.2[宝马汇].rar
链接: https://pan.baidu.com/s/1PCB_vwVv1VYvPIA9rCQb6g?pwd=xmj5
解压密码：bmwhuiju
