宝马新7系G11/G12底盘车型的普通车辆电气系统解读

BMWCHE/2015-12-30/ 分类:技术解析/阅读:
采用标准型 LED 前灯、带随动前灯和转弯照明灯的标准型前灯时,近光灯和远光灯位于相同反射器内。 ...
      一、车外照明装置
      在 G11/G12 上提供以下车外照明装置型号:
• 标准型 LED
• 带随动前灯和转弯照明灯的标准型 LED(SA 524)
• 灯光阵列车灯 II(SA 552)
• BMW 激光车灯(SA 5AZ)。
      1、系统电路图

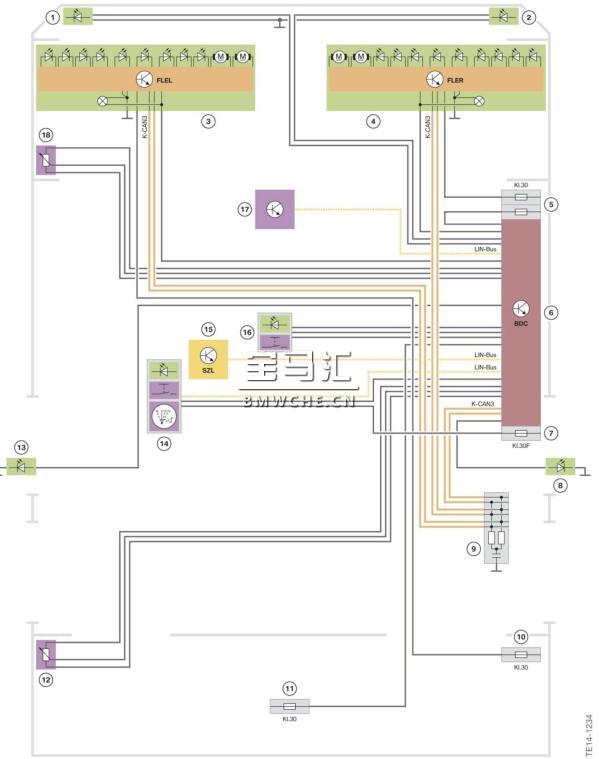

      前部车外照明装置见下图:
G11/G12 普通车辆电气系统
1 左侧前雾灯
2 右侧前雾灯
3 带左侧前部车灯电子装置 FLEL 的左侧前灯
4 带右侧前部车灯电子装置 FLER 的右侧前灯
5 右前配电盒内的保险丝
6 车身域控制器 BDC
7 车身域控制器内的保险丝
8 右侧车外后视镜内的转向信号灯
9 CAN 终端电阻
10 右后配电盒内的保险丝
11 蓄电池配电盒内的保险丝
12 左后车辆高度传感器
13 左侧车外后视镜内的转向信号灯
14 车灯开关
15 转向柱开关中心 SZL
16 危险报警灯开关/智能型安全按钮
17 晴雨/光照/水雾传感器 RLSBS
18 左前车辆高度传感器

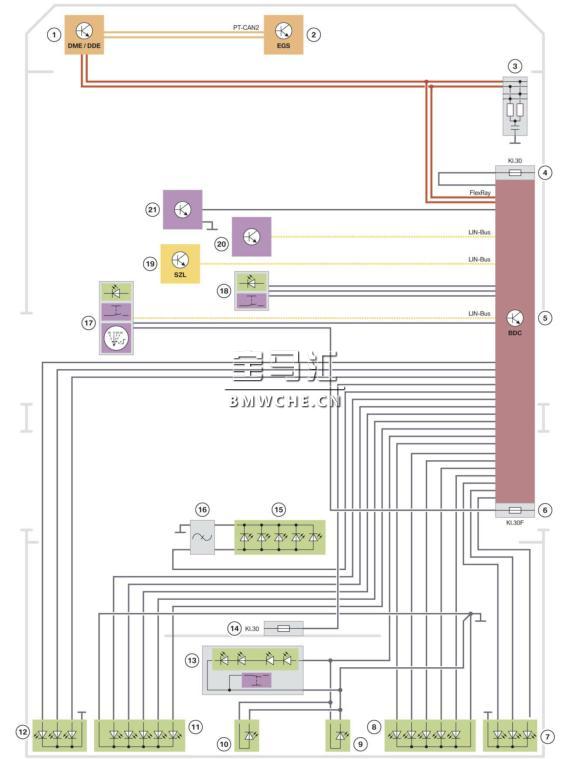

      后部车外照明装置见下图:
G11/G12 普通车辆电气系统
1 数字式发动机电子系统 DME/数字式柴油机电子系统 DDE
2 变速箱电子控制系统 EGS
3 CAN 终端电阻
4 右前配电盒内的保险丝
5 车身域控制器 BDC
6 车身域控制器内的保险丝
7 右侧外部尾灯单元
8 右侧内部尾灯单元
9 右侧牌照灯
10 左侧牌照灯
11 左侧内部尾灯单元
12 左侧外部尾灯单元
13 带行李箱盖按钮的牌照灯条
14 蓄电池配电盒内的保险丝
15 附加制动信号灯
16 抗干扰滤波器
17 车灯开关
18 危险报警灯开关/智能型安全按钮
19 转向柱开关中心 SZL
20 晴雨/光照/水雾传感器 RLSBS
21 制动信号灯开关
      2、前部照明装置
      G11/G12 的前灯型号:

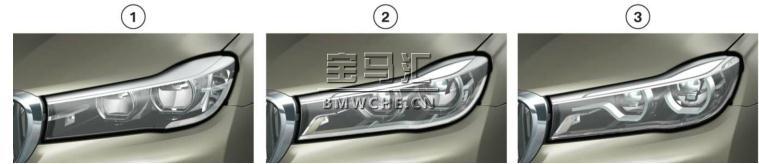

      前灯型号见下图:
G11/G12 普通车辆电气系统
1 标准型 LED/带随动前灯的标准型 LED
2 灯光阵列车灯
3 BMW 激光车灯
      (1)标准型 LED/带随动前灯和转弯照明灯的标准型 LED
      标准型 LED 前灯见下图:
G11/G12 普通车辆电气系统
1 转弯照明灯(仅限带有 SA 524 时)
2 停车示警灯和日间行驶照明灯
3 近光灯/远光灯
4 停车示警灯和日间行驶照明灯
5 近光灯/远光灯
6 转向信号灯
7 侧面示廓灯(美规)
      采用标准型 LED 前灯、带随动前灯和转弯照明灯的标准型前灯时,近光灯和远光灯位于相同反射器内。
      (2)灯光阵列车灯

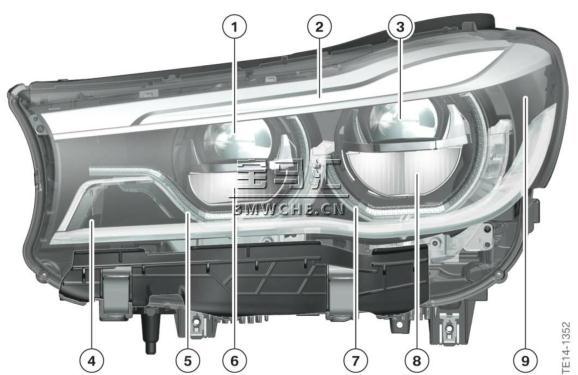

      灯光阵列车灯见下图:
G11/G12 普通车辆电气系统
1 近光灯
2 转向信号灯
3 近光灯
4 转弯照明灯
5 停车示警灯,日间行驶照明灯和近光灯
6 远光灯
7 停车示警灯,日间行驶照明灯和近光灯
8 远光灯
9 侧面示廓灯(美规)
      采用灯光阵列车灯时,还通过灯光阵列内的 LED 进行近光灯光线分配。
      车辆带有选装配置带行人识别功能的 BMW 夜视系统(SA 6UK)时,通过主前灯内的动态光点进行动物和行人识别。
      (3)BMW 激光车灯

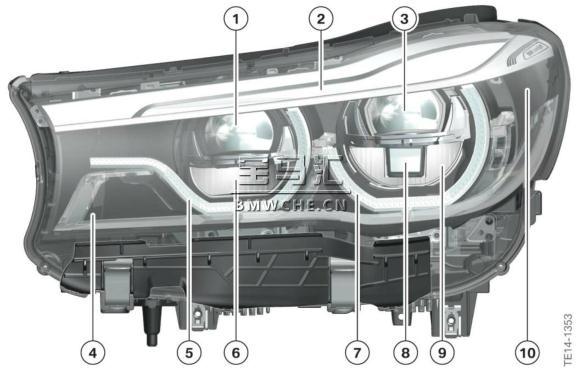

      BMW 激光车灯见下图:
G11/G12 普通车辆电气系统
1 近光灯
2 转向信号灯
3 近光灯
4 转弯照明灯
5 停车示警灯,日间行驶照明灯和近光灯
6 远光灯
7 停车示警灯,日间行驶照明灯和近光灯
8 激光车灯
9 远光灯
10 侧面示廓灯
      BMW 激光车灯包括灯光阵列车灯的所有功能。使用远光灯时也会根据车速接通激光车灯。
• 接通限值,60km/h 以上车速
• 关闭限值,55km/h 以下车速。
      效率
      BMW 激光车灯将高效 LED 和激光技术各自的优势结合到了一起。
• LED:较宽照明区域和光量
• 激光:可见范围极大的集中光点。
      远光灯增强
• 远光灯作用范围翻倍:1 lux 能见度界限超过 600 m 而非 300 m
• 光照强度超过三倍,超过 300 lux 而非 100 lux。
      蓝色高功率激光二极管灯光通过一个磷元件转变为高强度白光。
      通过激光产生的白光亮度增强 10 倍。光源的 10 倍亮度可有效增强 LED 远光灯性能并带来以下优点:
• 作用范围翻倍,因此更加安全
• 结构更加紧凑,因此带来设计、空气动力学和重量优势
• 能量吸收较少,因此耗油量更低。
      激光单元(位于前灯内)

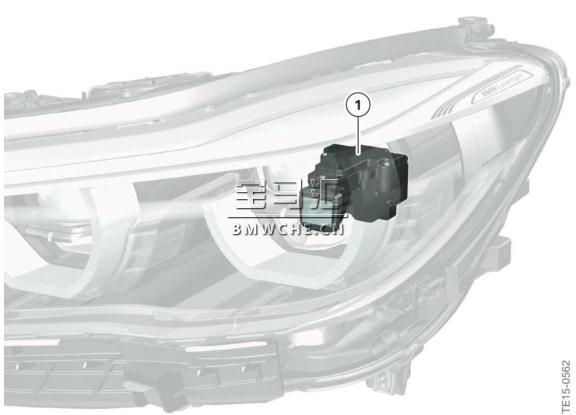

      激光前灯见下图:
G11/G12 普通车辆电气系统
1 激光单元
      注意!不允许分解激光单元。

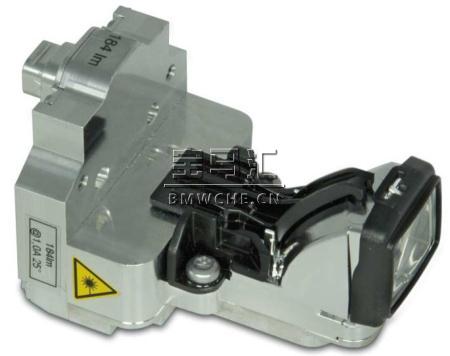

      激光单元视图(俯视图)见下图:
G11/G12 普通车辆电气系统

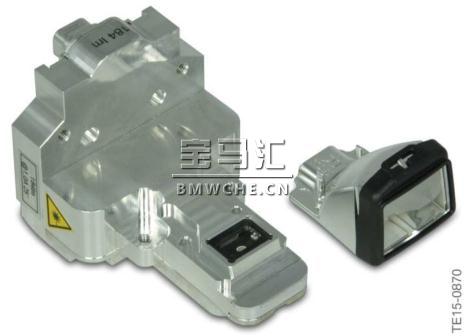

      激光单元(已拆下反射器和透镜)见下图:
G11/G12 普通车辆电气系统

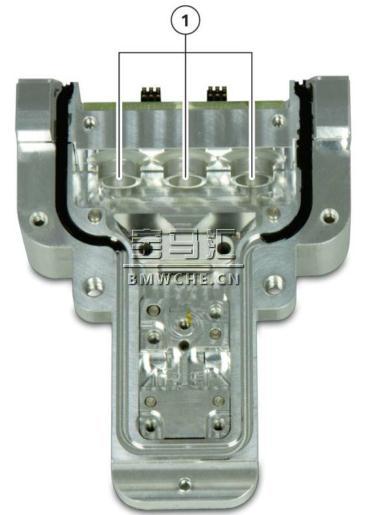

      激光单元内的激光二极管见下图:
G11/G12 普通车辆电气系统
1 激光二极管

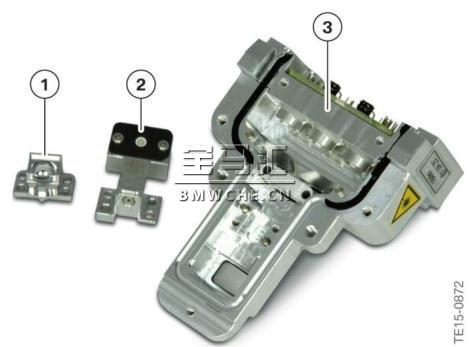

      激光单元(已拆下磷元件和偏光镜)见下图:
G11/G12 普通车辆电气系统
1 偏光镜
2 磷元件
3 激光二极管支架
      3、后部照明装置

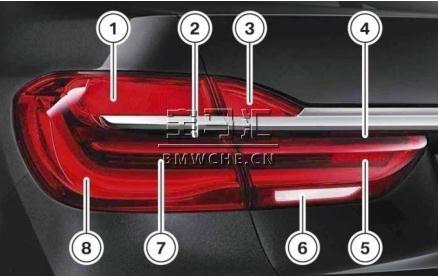

      尾灯见下图:
G11/G12 普通车辆电气系统
1 转向信号灯
2 尾灯
3 转向信号灯
4 后雾灯
5 后雾灯
6 倒车灯
7 制动信号灯
8 尾灯
      4、远光灯辅助系统
      在带有基于摄像机的驾驶员辅助系统 KAFAS 的车辆上,由 KAFAS 执行远光灯辅助系统功能。
      在不带基于摄像机的驾驶员辅助系统 KAFAS 的车辆上,远光灯辅助系统集成在车内后视镜内。

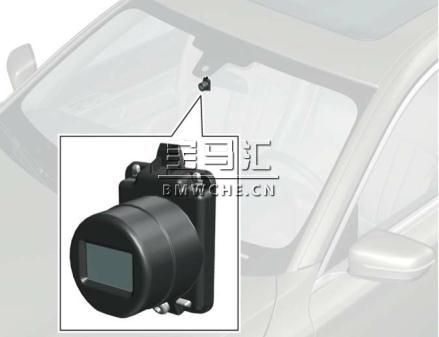

      远光灯辅助系统 FLA见下图:
G11/G12 普通车辆电气系统
      (1)系统电路图
      远光灯辅助系统见下图:
G11/G12 普通车辆电气系统
1 远光灯辅助系统 FLA
2 CAN 终端电阻
3 右前配电盒内的保险丝
4 车身域控制器 BDC
5 车身域控制器内的保险丝
6 车灯开关
7 转向柱开关中心 SZL
8 组合仪表 KOMBI
      5、车外照明灯展示
      在 G11/G12 上,根据选装配置情况,车外照明灯展示设计包括:
• 进出车门照明装置
• 光毯。
      (1)系统电路图

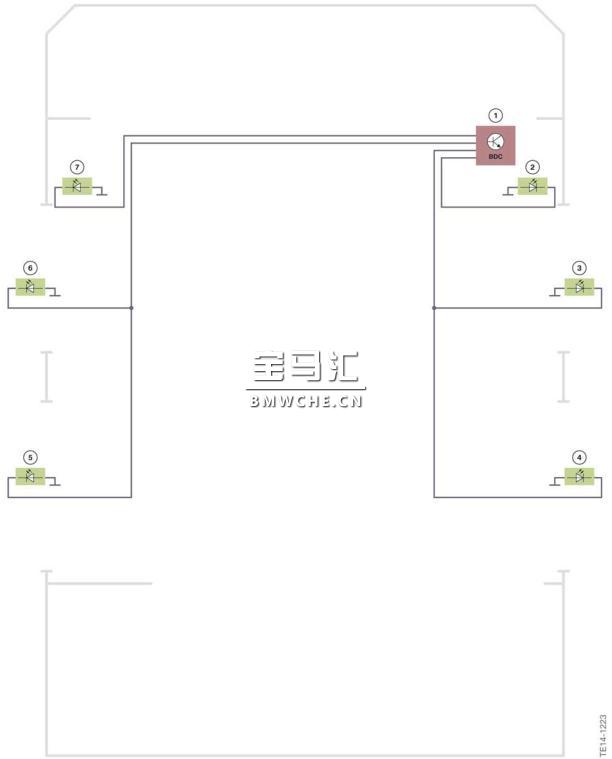

      车外照明灯展示见下图:
G11/G12 普通车辆电气系统
1 车身域控制器 BDC
2 右侧光毯
3 前乘客车门内的登车照明灯
4 前乘客侧后部车门内的登车照明灯
5 驾驶员侧后部车门内的登车照明灯
6 驾驶员车门内的登车照明灯
7 左侧光毯
      (2)进出车门照明装置
      进出车门照明装置安装在相应车门模块内。进出车门照明装置 LED 由车身域控制器 BDC 进行控制。

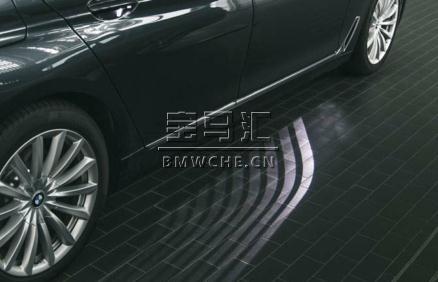

      (3)光毯
      光毯嵌入车门槛内,客户无法看到。通过使用多透镜阵列系统可在一个很小的结构空间内实现功能。此外还可实现很平的反射角。通过多透镜阵列系统可使图像多重叠加,因此对污物不敏感。由车身域控制器 BDC 控制光毯。
      车门槛内的 LED见下图:
G11/G12 普通车辆电气系统
      6、挂车照明装置
      (1)系统电路图

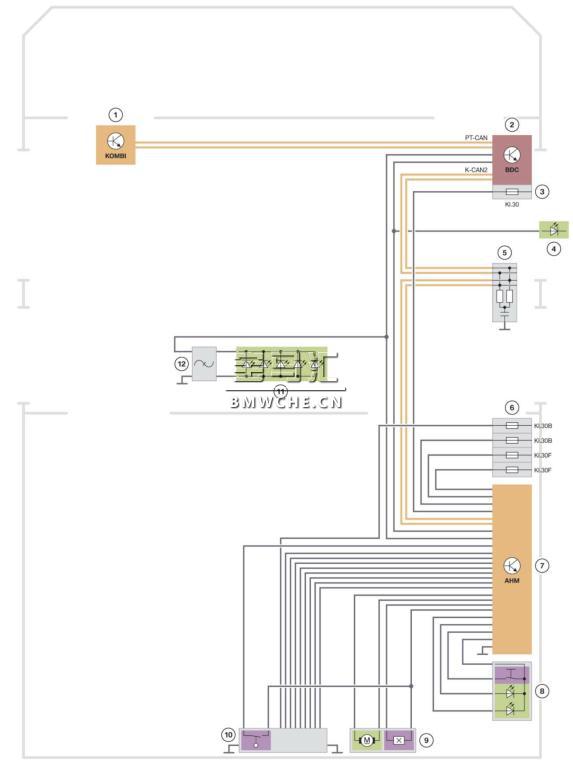

      挂车照明装置见下图:
G11/G12 普通车辆电气系统
1 组合仪表 KOMBI
2 车身域控制器
3 车身域控制器内的保险丝
4 前乘客侧车外后视镜
5 CAN 终端电阻
6 后部配电盒
7 挂车模块 AHM
8 挂车牵引钩按钮
9 挂车牵引钩电机
10 挂车插座
11 附加制动信号灯
12 抗干扰滤波器
      在带有挂车牵引钩的车辆上提供挂车模块 AHM。挂车模块负责执行以下功能:
• 挂车车灯控制
• 监控挂车电路

• 控制和监控全自动挂车牵引钩。
