宝马新7系G11/G12底盘车型的电话和远程通信系统解析

BMWCHE/2015-12-30/ 分类:技术解析/阅读:
在电话系统方面,除带免提通话装置的标准配置外,还提供带底板(与外部天线连接)的舒适电话。新特点是作为舒适电话的备选还提供带无线充电功能的电话。 ...
       一、简介
       在电话系统方面,除带免提通话装置的标准配置外,还提供带底板(与外部天线连接)的舒适电话。新特点是作为舒适电话的备选还提供带无线充电功能的电话。在新款 BMW 7 系上首次通过无线充电技术以无线方式为电话充电。
       此外新特点还包括通过近距离通信系统简称 NFC 传输移动电话数据。G11/G12 上市时,为了针对客户移动电话蓝牙配对简化连接过程使用了 NFC。
       与改进型 Headunit High 2 一起引入 BMW 的还有新型远程通信系统控制单元。远程通信系统盒 2 TCB2作为车顶型号首次为车辆提供了无线通信标准“长期演进 LTE”。这样既可连接车辆服务例如 BMW 远程售后服务和 ConnectedDrive,也可高速访问互联网。这项 WLAN 热点功能作为选装配置提供。
       后座区电话系统通过 CON-SIA2 新型号获得了新生。在此首次实现了通过 xls 列表导入地址数据并通过蓝牙与外部新组件配对。

       二、供应型号
       1、标准配置
       在 G11/G12 上,重新将蓝牙免提通话装置与蓝牙音频流和一个 USB 接口一起作为标准配置提供。在G11/G12 上不再提供 AUX-In 接口。例外情况是可在后座区娱乐系统进行单独连接。蓝牙免提通话装置的硬件是 Headunit High 2,它与所连接的蓝牙天线、车辆高保真音响系统连接和一个独立话筒共同确保了在车上实现免提通话的前提。
       2、选装配置
       (1)电话系统
       舒适电话
       带有舒适电话(SA 6NS)时,客户可通过特殊底板在车上使用卡扣式适配器。底板位于车辆前部中控台内。它可为移动电话充电并用作连接音乐播放器的 USB 接口。通过车外天线连接,显著改善了客户移动电话的场强。带有选装配置温控复合玻璃(SA 356)时会受频率影响显著减弱场强,使用车外天线具有特殊优势。
       底板的 USB 连接提供了另一项优势。即在带有选装配置 App(SA 6NR)的情况下可用于连接移动电话。通过“App”可将 Apple® 和 Android® 设备的智能电话应用程序集成到车上。应用程序在获得车辆数据(发动机转速、车速等)支持的智能电话上运行。之后在车辆中央信息显示屏上进行显示。
       在硬件方面,舒适电话在车上装有第二个话筒,主要针对前乘客改善免提通话功能。
       除车辆标配已包含的 USB 接口外,在带有舒适电话的车辆上还有另一个 USB 接口。提供这两个 USB接口时不再提供 AUX-In 接口。两个 USB 接口均与 Headunit 连接,可在新型主菜单“媒体/收音机”下与其进行通信。它们可为客户智能设备提供最高 2.1 A 充电电流,因为带有舒适电话时还装有一个附加USB 集线器。USB 闪存盘上的音频和视频内容均可通过这两个接口进行播放。

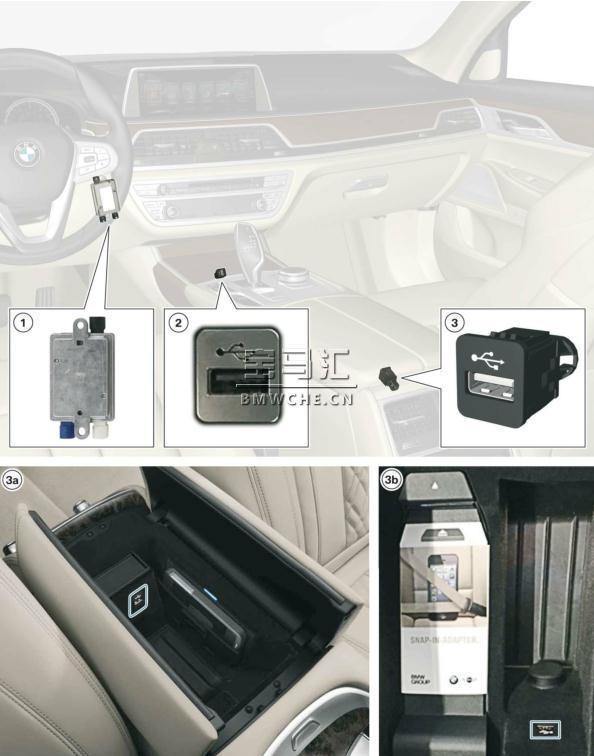

       G11/G12 上的 USB 接口见下图。
G11/G12 电话和远程通信系统
1 带有选装配置舒适电话(SA 6NS)或选装配置带无线充电功能的电话(SA 6NW)时的附加 USB 集线器
2 前部中控台内的标配 USB 接口(铝合金设计)
3 中控台杂物箱内的选装 USB 接口
3a 带有杂物箱内选装 USB 接口的选装配置带无线充电功能的电话(SA 6NW)
3b 带有杂物箱内选装 USB 接口的选装配置舒适电话(SA 6NS)
       带有舒适电话时可同时连接两部电话,可根据需要将第三部移动电话用作外部蓝牙音频源。最多可提前注册四部电话。
       带有舒适电话时可在主菜单“通信/办公”内开通多项附加办公功能。例如如果联系人照片保留并存储在移动电话上,地址簿可支持联系人照片。移动电话是否适用请查阅以下网页:
       www.bmw.com/bluetooth
       WLAN 热点
       舒适电话的技术亮点包括提供车内 WLAN 热点。通过与舒适电话或无线充电装置一起提供的特殊选装配置可启用该功能。相关详细介绍参见章节 2.2.2 WLAN 热点。
       客户进行软件更新
       在 G11/G12 上作为标配功能,可针对多媒体和电话实现客户进行软件更新简称 KISU 更新。
       带无线充电功能的电话
       作为舒适电话的备选,还提供选装配置带无线充电功能的电话(SA 6NW)。(上图对可提供的两个电话选装配置进行了比较)。在此,硬件和功能范围与舒适电话(SA 6NS)相同,但有一处显著区别。即在此装有一个专用无线充电支架而非底板。该智能电话充电支架称为“无线充电盒”,位于中控台侧面,可实现感应式充电以及与车外天线的感应式连接。
       除客户智能电话可在充电过程中完全保持免提通话功能外,也可通过无线方式为 BMW 显示屏钥匙(SA3DS)充电。
       (2)WLAN 热点
       带有舒适电话以及带充电功能的电话时,已通过车辆硬件形式提供了车内 WLAN 热点。
       针对数据连接方面,除选装配置 WLAN 热点(SA 6WD)外还需要订购数据费率。根据当地 LTE 供应情况以及所在国家限制,客户可使用最多十个最大下载率为 100 Mbit/s 的设备上网。
       在此只能通过客户的移动设备(电脑、智能电话、平板电脑等)进行订购。中国市场例外。出于法律原因,在此客户只能在 ConnectedDrive 在线商店购买数据量。
       (3)后座区电话
       通过后座区电话(SA 6NB)客户可在司机驾驶的以后座区乘员为本的车辆上实现所有移动办公功能。在此提供带卡扣式适配器(CON-SIA2)的底板以及匹配的无线按键式话机。

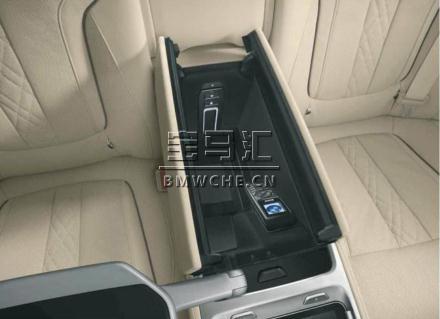

       G11/G12 的后座区电话见下图。
G11/G12 电话和远程通信系统
       除大家熟知的 SAP 功能(SIM 卡接入模式)外,还首次实现了蓝牙耳机与后座区电话的连接。(可从电子零售商处或以附件形式通过 BMW 零件和附件获得。)
       作为另一项功能还可将包含客户地址的 xls 列表直接导入后座区电话存储器内。Excel 列表最多可包含4000 个地址的联系人。
       此外,客户还可使用其私人 SIM 卡通过 CON-SIA2 建立一个车内 WLAN 热点。
       最后但同样重要的是,G11/G12 的后座区电话通话质量首次达到了高清晰度标准。
