八速自动变速器(GA8HP)挡位传动工作原理解析

BMWCHE/2015-12-09/ 分类:技术解析/阅读:
倒车时,行星齿轮3滚动并逆着发动机转动方向驱动齿圈3。此时齿圈4处于静止状态,行星齿轮4滚动并带动行星架4逆着发动机转动方向而转动。 ...
       (一)概述

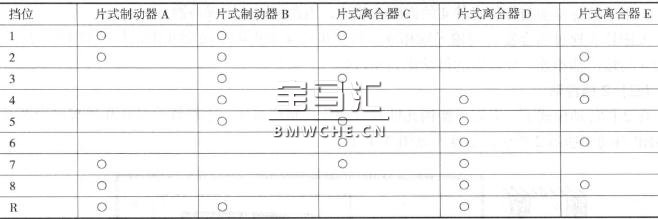

       GA8HP自动变速器的换挡元件工作表见下表。

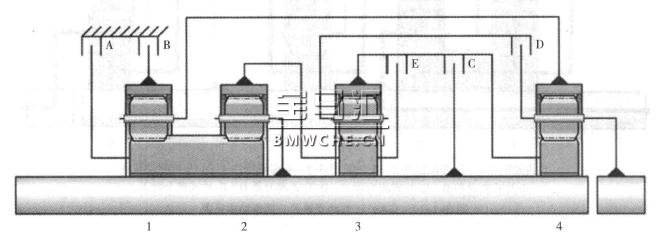

       GA8HP动变速器挡位传动示意图见下图。
                                                                 注:O表示接合

1.齿轮组件1
2.齿轮组件2
3.歯轮组件3
4.歯轮组件4
A.片式制动器A
B.片式1制动器B
C.片式高合器C
D.片式离合器D
E.片式离合器E
       片式制动器 A用于齿轮组件1和2的共用太阳轮制动。片式制动器 B用于齿轮组件1的齿圈(齿圈1)制动。
       片式离合器用于连接以下部件:齿圈3和太阳轮4与输人轴。片式离合器 D用于连接以下部件:行星架3与行星架4。片式离合器 E用于连接以下部件:齿圈3和太阳轮4与太阳轮3。
       (二) 1挡传动

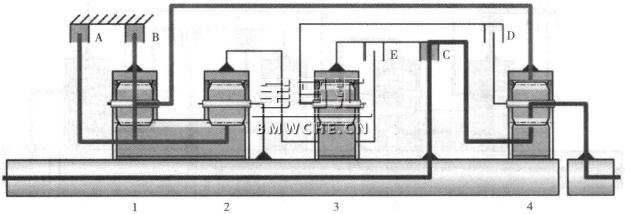

       在1挡传动模式下有以下换挡元件接合:片式制动器A、片式制动器B和片式离合器C。GA8HP自动变速器1挡传动示意图见下图。
1.齿轮组件1
2.歯轮组件2
3.齿轮组件3
4.齿轮组件4
A.片式制动器A
B.片式制动器 B
C.片式高合器 C
D.片式高合器 D
E.片式高合器 E
       当片式制动器 A和 B接合时,齿圈1和共用太阳轮被固定在变速器壳体上。行星架1保持静止。由于该行星架与齿轮组件4的齿圈4相连,因此齿圈4也保持静止。
       太阳轮4通过离合器C与输入轴相连,行星齿轮4在齿圈上滚动并带着行星架4转动,行星架4与输出轴相连。变速器的传动比为4.714。
       (三) 2挡传动

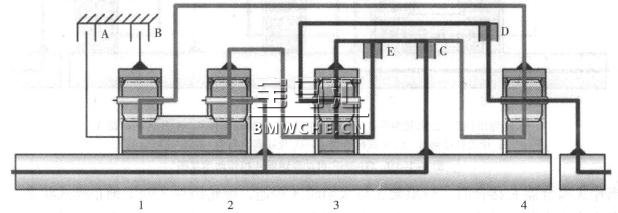

       在2挡传动模式下,有以下换挡元件接合:片式制动器A、片式制动器 B和片式离合器E。GA8HP自动变速器2挡传动示意图见下图。
1.齿轮组件1
2.齿轮组件2
3.齿轮组件3
4.齿轮组件4
A.片式制动器 A
B.片式制动器 B
C.片式离合器 C
D.片式离合器 D
E.片式离合器 E
       当片式制动器 A和 B接合时,齿轮组件1的齿圈和共用太阳轮固定在売体上,行星架1也保持静止。由于该行星架与齿圈4相连,因此齿圈4也保持静止。
       行星架2与输入轴相连,其行星齿轮在固定的共用太阳轮上滚动,太阳轮3驱动太阳轮4。齿圈4处于静止状态,行星齿轮4滚动并带动行星架4。行星架4与输出轴相连,变速器的传动比为3.143。
       (四) 3挡传动

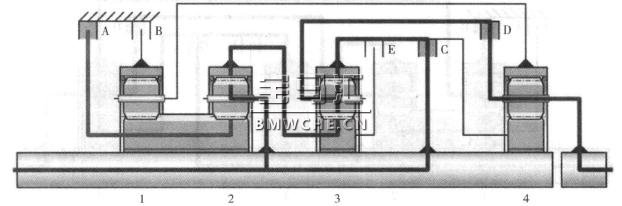

       在3挡传动模式下有以下换挡元件接合:片式制动器B、片式离合器 C和片式离合器E。GA8HP自动变速器3挡传动示意图见下图。
1.齿轮组件1
2.齿轮组件2
3.齿轮组件3
4.齿轮组件4
A.片式制动器 A
B.片式制动器 B
C.片式离合器 C
D.片式离合器 D
E.片式离合器 E
       片式离合器 C和 E以输入轴转速驱动齿圈2,行星架2由输入轴驱动,共用太阳轮处于锁止状态。片式制动器B固定住齿圈1,从而使行星齿轮1转动。
       行星架1驱动齿圈4,太阳轮4由输入轴通过离合器 C驱动。行星齿轮4带动行星架4转动,从而驱动输出轴。变速器的传动比为2.106。
       (五) 4挡传动

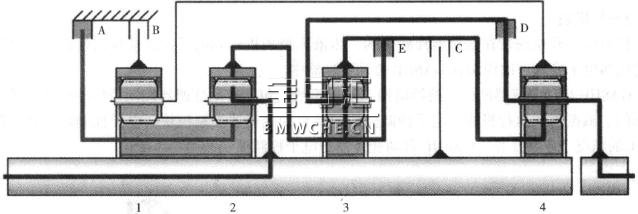

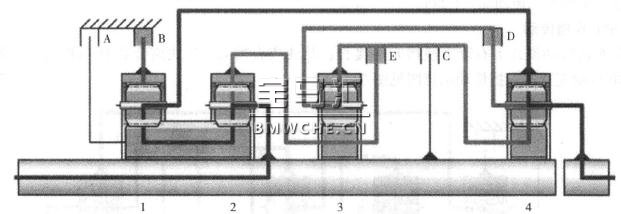

       在4挡传动模式下有以下换挡元件接合:片式制动器B、片式离合器D和片式离合器E。GA8HP自动变速器4挡传动示意图见下图。
1.齿轮组件1
2.齿轮组件2
3.齿轮组件3
4.齿轮组件4
A.片式制动器A
B.片式制动器B
C.片式离合器C
D.片式离合器D
E.片式离合器E
       当片式离合器E接合时,行星架3与太阳轮3相连,齿轮组件3处于锁止模式状态。
       当片式离合器 D接合时,行星架3与行星架4相连。由于行星架4与输出轴相连,因此行星架3以及处于锁止模式状态的齿轮组件3以输出轴转速转动。
       齿圈1在片式制动器 B的作用下保持不动。输出轴驱动齿圈2,行星齿轮2驱动共用太阳轮。
       齿圈1在片式制动器 B作用下保持不动,行星架1按与发动机相同的转动方向转动,行星架1与齿圈4相连。当片式离合器 D和 E接合时,太阳轮4与行星架4彼此相连,处于锁止模式状态。变速器的传动比为1.667。
       (六)5挡传动

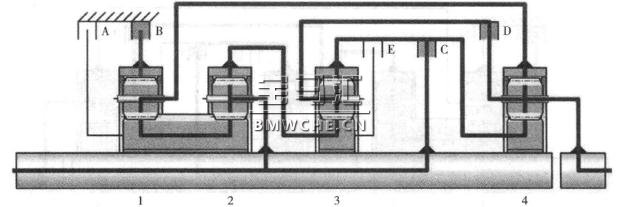

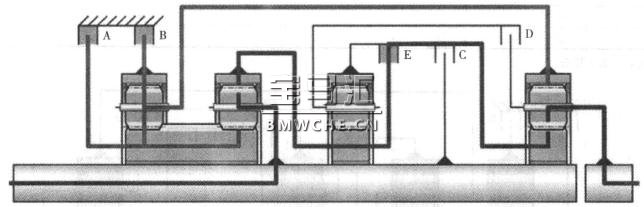

       在5挡传动模式下有以下换挡元件接合:片式制动器B、片式离合器C和片式离合器D。GA8HP自动变速器5挡传动示意图见下图。
1.齿轮组件1
2.齿轮组件2
3.齿轮组件3
4.齿轮组件4
A.片式制动器 A
B.片式制动器 B
C.片式离合器 C
D.片式离合器 D
E.片式离合器 E
       行星架2由输入轴驱动,片式离合器C驱动齿圈3和太阳轮4。
       当片式离合器D接合时,输出轴与行星架3相连,齿圈3被驱动。虽然行星齿轮3按与发动机相同的转动方向转动,但是由于以低于输入轴转速被驱动,因此行星齿轮3逆着发动机转动方向而转动,并且驱动太阳轮3。由于太阳轮3与齿圈2相连,因此齿圈2也逆着发动机转动方向而转动。
       齿圈1在片式制动器B的作用下保持不动,行星齿轮1驱动行星架1。由于齿圈4与行星架1相连,因此该齿圈与行星架1同步转动。行星齿轮4带动行星架4转动,行星架4与输出轴相连,形成5挡传动比:1.285。
       (七) 6挡传动

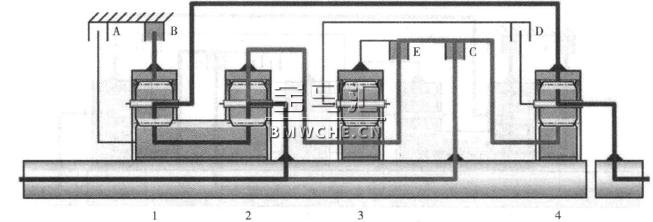

       在6传动模式下有以下换挡元件接合:片式离合器C、片式离合器D和片式离合器E。GA8HP自动变速器6挡传动示意图见下图。
1.齿轮组件1
2.病一轮组件2
3.齿轮组件3
4.齿轮组件4
A.片式制动器A
B.片式制动器B
C.片式离合器C
D.片式离合器D
E.片式离合器E
       当片式离合器C和E接合时,齿轮组件3在锁止模式下运转并将输入转速通过片式离合器D传输至行星架4。由于输出轴与行星架4相连,因此输出轴转速与输入轴转速相同。变速器的传动比为1.000。
       (八) 7挡传动
       在7传动模式下有以下换挡元件接合:片式制动器A、片式离合器C和片式离合器D。GA8HP自动变速器7挡传动示意图见下图。
1.齿轮组件1
2.病轮组件2
3.齿轮组件3
4.齿轮组件4
A.片式制动器 A
B.片式制动器 B
C.片式离合器 C
D.片式离合器 D
E.片式离合器 E
       共用太阳轮在片式制动器 A的作用下保持不动,行星架2由输入轴驱动,行星齿轮2驱动齿圈2,片式离合器C接合并驱动齿圈3,行星架3通过片式离合器D与行星架4相连,行星架4与输出轴相连,输出轴转速与行星架3转速相同。变速器的传动比为0.839。
       (九)8挡传动
       在8挡传动模式下有以下换挡元件接合:片式制动器A、片式离合器D和片式离合器E。GA8HP白动变速器8挡传动示意图见下图。
1.齿轮组件1
2.齿轮组件2
3.齿轮组件3
4.齿轮组件4
A.片式制动器A
B.片式制动器B
C.片式离合器C
D.片式离合器D
E.片式离合器E
       共用太阳轮在片式制动器 A的作用下保持不动,行星架2由输入轴驱动,行星齿轮2以较高转速驱动齿圈2。
       片式离合器接合,从而使齿圈3与太阳轮3相连。齿轮组件3在锁止模式下运转。
       行星架3通过接合的片式离合器 D与行星架4相连,齿圈2的转速与输出轴转速相同。变速器的传动比为 0.667。
       (十)倒挡传动

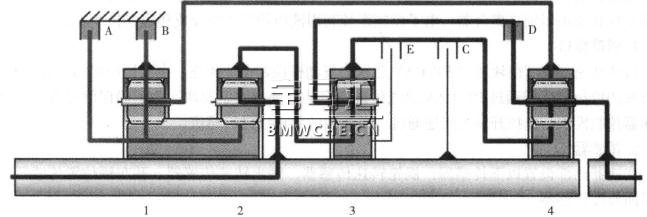

       在倒挡传动模式下有以下换挡元件接合:片式制动器 A、片式制动器 B和片式离合器 D。GA8HP 白动变速器倒挡传动示意图见下图。
1.齿轮组件1
2.齿轮组件2
3.齿轮组件3
4.齿轮组件4
A.片式制动器 A
B.片式制动器 B
C.片式离合器 C
D.片式离合器 D
E.片式离合器 E
       共用太阳轮在片式制动器 A的作用下保持不动。齿圈1在片式制动器 B的作用下保持不动,行星架1也保持不动。
       行星架2由输入轴驱动,行星齿轮2在固定的共用太阳轮上滚动且以较高的转速驱动齿圈2,太阳轮3以较高转速转动。当片式离合器 D接合时,行星架3与行星架4相连。
       当开始倒车时,行星齿轮3滚动并逆着发动机转动方向驱动齿圈3。此时齿圈4处于静止状态,行星齿轮4滚动并带动行星架4逆着发动机转动方向而转动。由于行星架4与输出轴相连,因此输出轴也逆着发动机转动方向而转动,汽车向后行驶。
