       (一)白车身

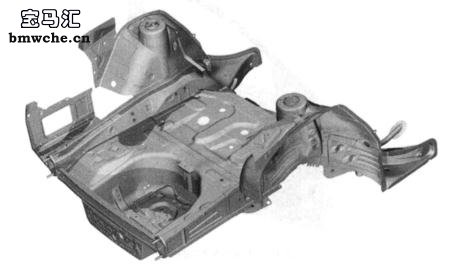

       设计F18底盘车型时非常重视轻型材料的应用,这些材料包括较高强度的多相钢和最高强度的热成型钢。轻型材料对减轻车辆重量起决定性作用,与高刚度车身配合使用对以下方面非常有利:提高行驶动力性,降低油耗,降低二氧化碳排放,提高被动安全性。F18底盘车型的白车身见图1。
图1 F18底盘车型的白车身
       1、技术亮点
       由于部件负荷分配合理,因此压铸铝合金弹簧减振支柱提高了车辆前端的刚度。与传统钢制売体结构不同,F18白车身结构紧凑,极大地减小了结构空间并降低了车辆前端的重量,从而确保车桥负荷分配更均匀。
       热成型钢板采用全新后续成果:惰性防腐技术。在此之前,市场上一直都没有合适的阴极防腐热成型板材。随着加压淬火技术的研发,现在可以批量生产镀锌热成型部件 。
       镀锌钢板冷成型材首次应用在 F18底盘车型上。将板材加热至大约900℃,紧接着迅速将其放入带有集成式水冷系统的冲压工具内并在几秒钟内冷却至大约70℃,从而硬化。通过这种方法可使部件的最低屈服极限达到 1000MPa以上。采用以上方法生产的部件,可在没有基材防腐的前提下在潮湿环境中使用。
       2、质量占比

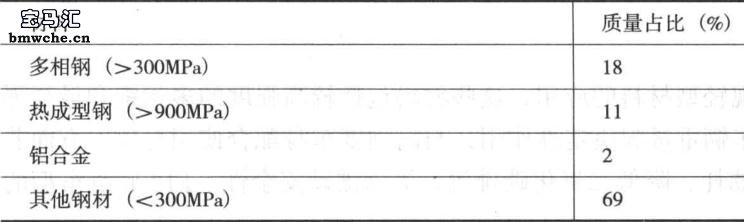

       为了降低车辆重量并确保白车身具有最大强度,较高和最高强度的多相钢、 最高强度的热成型钢和铝合金的使用比例越来越高。F18 白车身的材料质量占比见下表。
       3、防腐和密封
       为了优化防腐性能,F18车身主要采用镀锌钢板和铝合金板或铝合金夹层板。在连接技术中采用焊接、 粘接和铆接等方法。由于采用板材搭接结构使连接面积降至最低,因此可避免渗透腐蚀。在特别重要的区域内使用膨胀泡沫材料来密封车身空腔。对处于潮湿空间内的双层钢板进行双重密封,必要时还注入防腐蜡。处于干燥空间内的钢板搭接处也进行密封,以免进入灰尘。
       在喷漆过程中,白车身在浸漆设备中进行以下处理:碱性清洁、磷化(使表面粗糙,以提高附着性)、阴极电泳涂底漆(防腐漆,涂在车身的所有空腔内),此后烘干有机漆层。涂装工艺可达到以下防腐要求:3年无可见锈蚀,12年无锈穿,防尘防水性好。
       4、车辆前端

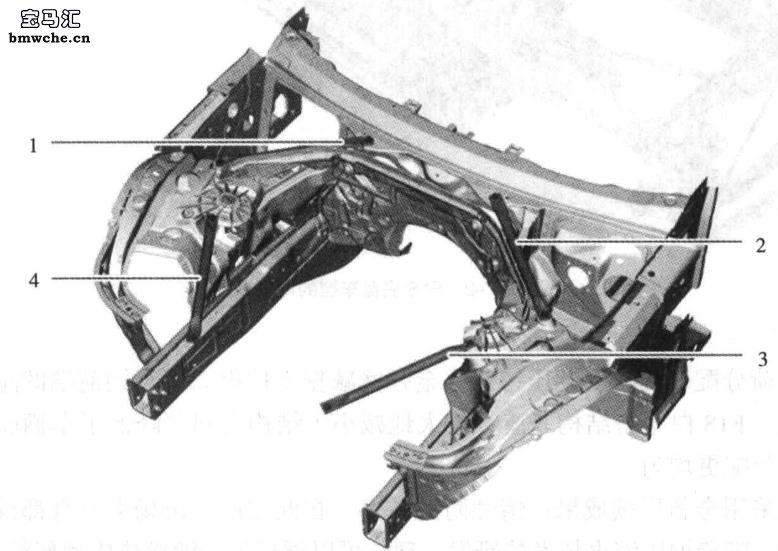

       F18车身的车辆前端结构见图 2。
1.右后支撑杆  2.左后支撑杆  3.左前支撑杆  4.右前支撑杆
图2   F18车身的车辆前端结构
       5、侧框架

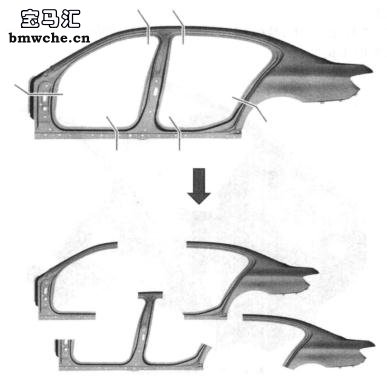

       维修时应合理切割车身部件。F1 8 车身的侧框架切割部位见图 3。

图3  F18车身的侧框架切割部位
       出厂时后部侧围板与白车身焊接在一起。维修时以粘接和铆接方式连接后部侧围板。
       6、车顶
       出厂时车顶与白车身焊接在一起。维修时以粘接和铆接方式连接车顶。
       7、车辆后端部件
       F18车身的车辆后端部件见图 4。

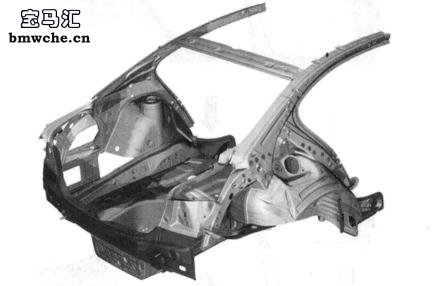

图4  F18车身的车辆后端部件
       8、尾部饰板
       出厂时尾部饰板与白车身焊接在一起。维修时以粘接和铆接方式连接尾部饰板。F18车身的尾部饰板见图 5。
图5  F18车身的尾部饰板

       (二)车门

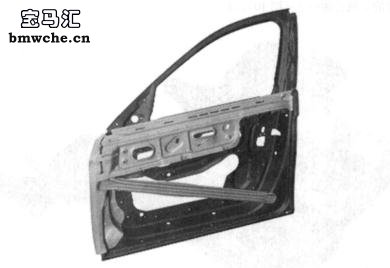

       F18前车门采用铝合金板売结构,见图6。
图6  F18前车门结构
       板売在车门范围内可传递较大作用力,具有较高的刚度和部件质量。深拉延和新部件分离技术 (t変链加强件和车门内板) 可以满足严格的外部设计和造型要求 。
       窗框成型件由两个尺寸小且易加工的板件组成,可以满足窗框区域内对调度的最高要求。观感影响较大的窗框区域具有典型的宝马外部造型特征 。

       (三)行李箱盖
       F18行李箱盖可自动开启。行李箱盖的拉力弹簧位于排水槽下。在带有行李箱盖自动操纵装置的车辆上用螺杆传动装置取代了拉力弹簧。

       (四) 滑动/外翻式天窗
       F18采用内部移动式滑动/外翻式天窗系统设计形式的电动玻璃天窗。由于玻璃盖板前边缘与风挡玻璃/车顶边缘 (曲面轮廓天窗) 平行布置,因此整车外观更加协调。增大的玻璃面积使车内空间显得大气敞亮,从而改善空间感 。
       玻璃盖板和滑动挡板能够以全电动方式移动。利用车顶功能中心 (FZD) 内的一个开关对滑动/外翻天窗进行控制: 向后推开关,可打开天窗; 向前推开关,可关闭天窗; 向上推开关,可将天窗置于通风位置。打开滑动挡板时的操纵逻辑与宝马全景天窗类似。操纵逻辑与部件的移动方向对应,使操作者很容易理解 。
       为了免除受伤危险,在整个移动行程内玻璃盖板和滑动挡板都具有防夹保护功能 。

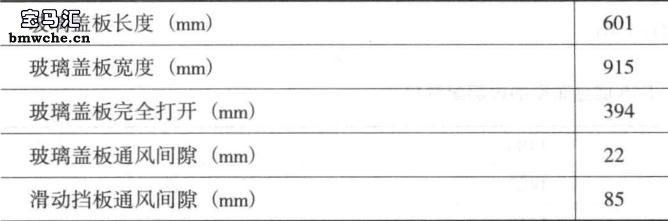

       F18滑动/外翻式天窗尺寸见下表。

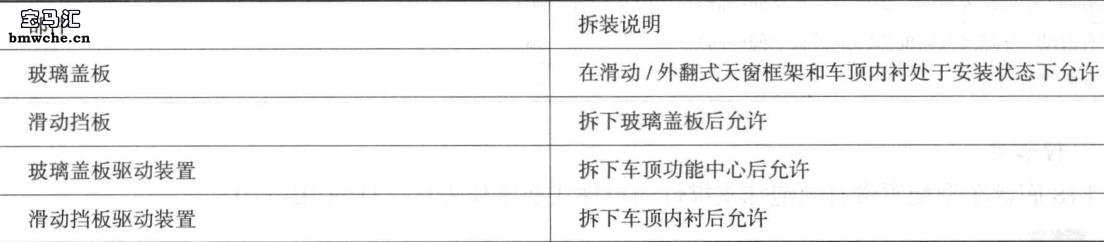

       F18滑动/外翻式天窗的拆卸和安装说明见下表。
