宝马卤素大灯、双氙气大灯及尾灯的部件说明

BMWCHE/2015-11-08/ 分类:技术解析/阅读:
对于装有双氙气前灯的车辆,可以利用发光二极管实现日间行驶照明灯和停车警示灯功能。对于装有卤素前灯的车辆,可以通过手动方式调节照明距离。 ...
       (一)概述

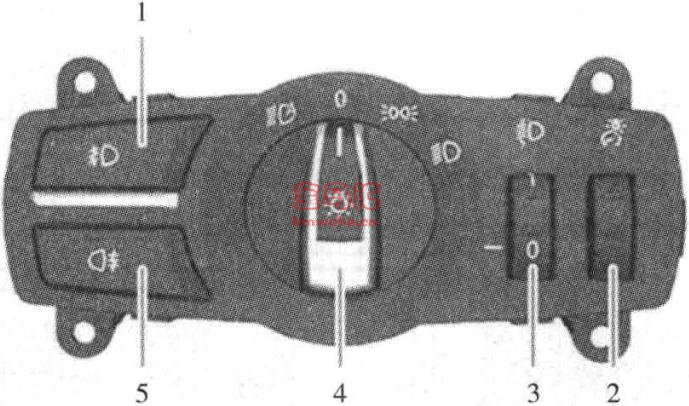

       卤素前灯是标准配置。双氙气前灯是选装配置。对于装有双氙气前灯的车辆,可以利用发光二极管实现日间行驶照明灯和停车警示灯功能。对于装有素前灯的车辆,可以通过手动方式调节照明距离。装有素前灯的美规车辆没有照明距离调节装置。装有素前灯的车辆有一个带手动照明距离调节装置的车灯开关,见下图。
1.前雾灯开关  2.仪表照明滚花轮
3.照明距离调节滚花轮  4.车灯开关  5.后雾灯开关
带手动照明距离调节装置的车灯开关图
       (二)电路图

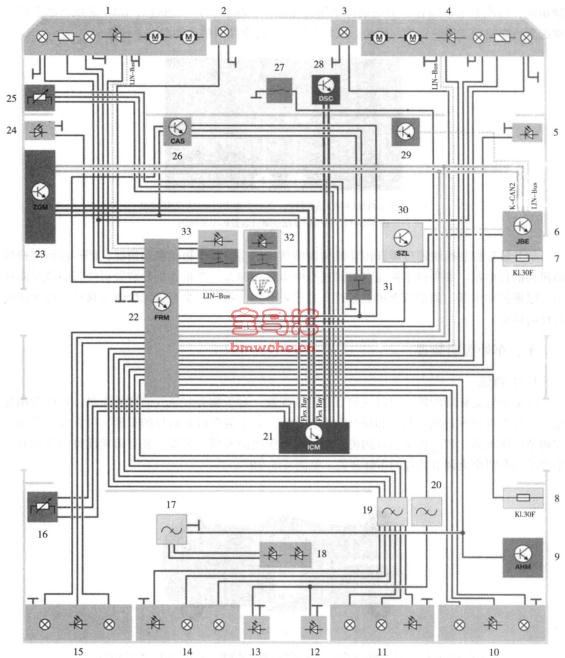

       (1) 装有双氙气前灯的车外照明装置电路图见下图。

1.左侧前灯 (第二个步进电动机仅与自适应随动前灯一起使用)
2.左侧前雾灯 (装有自适应随动前灯时带有近光灯)
3.右侧前雾灯 (装有自适应随动前灯时带有近光灯)
4.右侧前灯 (第二个步进电动机仅与自适应随动前灯一起使用)
5.右侧附加转向信号灯  6.接线盒电子装置
7.接线盒配电盒  8.行李箱配电盒
9.挂车模块(AHM控制模块,仅与挂车牵
引钧一起使用)
10.右側外部尾灯装置  11.右侧内部尾灯装置(在行李箱盖内)
12.右侧牌照灯(在行李箱盖内)
l3.左侧牌照灯(在行李箱盖内)
14.左侧内部尾灯装置(在行李箱盖内)    15.左侧外部尾灯装置
16.后部车辆高度传感
器  17.干扰滤波器  18.附加制动信号灯
 19.干扰滤波器   20.干扰滤波器
21.集成式底盘管理系统控制模块(ICM控制模
块)
22.脚部空间模块(FRM模块)
23.中央网关控制模块(ZGM控制模块)
24.左侧附加转向信号灯  25.前部车辆高
度传感器
26.便捷登车及启动(CAS)系统   27.倒车灯开关(手动变速器)
28.动态稳定控制模块(DSC控制模块)
29.晴雨/光照/水雾传感器  30.转向柱开关中心(SZL)
31.制动信号灯开关  32.车灯开关操作单兀
33.中控锁按钮/危
险报警灯开关  K-CAN2.车身总线2  KL.30F.30F号电源(永久正极,根据故障情况)   LIN-Bus.LIN总线
装有双氙气前灯的车外照明装量电路图

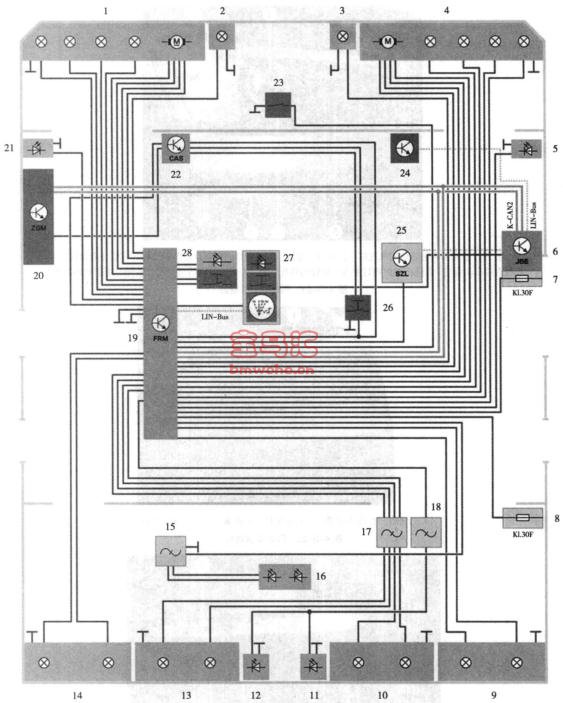

       (2)装有素前灯的车外照明装置电路图见下图。

1.左侧前灯  2.左侧前雾灯  3.右倒前雾灯  4.右倒前灯
5.右侧附加转向信号灯  6.接线盒电子装置  7.接线盒配电盒
8.行李箱配电盒  9.右侧外部尾灯装置
10.右
内部尾灯装置(在行李箱盖内)   11.牌照灯 (在行李箱盖内)
 l2.左
牌照灯(在行李箱盖内)    l3.左内部尾灯装置(在行李箱盖内)
 14.左
外部尾灯装置  15.干扰滤波器
 16.附加制
动信号灯  17.干扰滤波器  18.干扰滤波器
 19.脚部空间模块(FRM模块)   20.中央网关控制模块(ZGM控制模块)
2l.
左侧附加转向信号灯  22.便捷登车及启动(CAS)系统
23.倒车灯开关(手动变速器)   24.晴雨/光照/水第传感器
 25.
转向柱开关中心(SZL)   26.制动信号灯开关
27.车灯开关操作单元
28.中控锁按钮/危险报警灯开关  K-CAN2.车身总
线2   KL.30F.30F号电源(永久正极,根据故障情况)   LIN-Bus.LIN总线
装有素前灯的车外照明装置电路图
       (三)部件说明

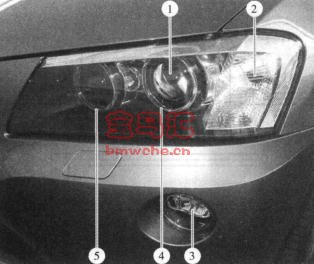

       (1) 双氙气前灯见下图。

1.用于近光灯和远光灯的氙气灯  2.转向信号灯
3.前雾灯 (装有自适应随动前灯时带有近光灯)
4.带有停车示警灯/日间行驶照明灯发光二极管的环形车灯
5.带有日间行驶照明灯发光二极管的环形车灯
气前灯图

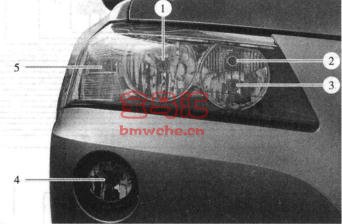

       (2) 素前灯见下图。

1.近光灯  2.停车示警灯
3.远光灯  4.前雾灯  5.转向信号灯
卤素前灯图

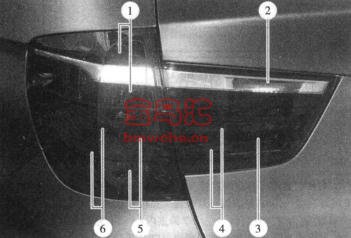

       (3)尾灯装置,使用两件式尾灯装置,见下图。
1.转向信号灯  2.倒车灯
 3.后雾灯(仅限欧规车型)、两级制动信号灯(仅限美规车型)
 4.尾灯/制动信号灯(发光二极
管)
 5.尾灯/制动信号灯(仅与卤素前灯一起提供)、制动信号灯(仅与双氙气前灯一起提供)
 6.尾灯/制动信号灯(发
光二极管,仅与双氙气前灯一起提供)
尾灯装置图
