宝马修理厂系统 ISTA 功能介绍

BMWCHE/2015-10-05/ 分类:编程诊断/阅读:
ISTA修理厂系统由多个功能性系统组件组成,它们彼此之间通过 LAN或 WLAN以及因特网进行通信 。 ...
       (1)综合业务技术应用程序(ISTA)
       ISTA修理厂系统由多个功能性系统组件组成,它们彼此之间通过 LAN或 WLAN以及因特网进行通信 。 整个系统为在固定式和移动式终端设备上的应用提供来自 BMW 总部的最新诊断数据和信息。终端设备的主要应用是通过不同的车辆身份识别方法在车辆上进行有效的诊断, 目的是目标明确的信息检索和引导型故障查询 。 相应的软件是一个客户端/服务器解决方案(简称 ISTA)。 ISTA客户端软件被安装在 ISID操作装置和修理厂电脑上。它与ISIS上的 ISTA服务器软件通信。 ISID也可以暂时以离线方式运行, 之后可以与服务器重新保持同步。在超大型的修理下厂中也可能存在多个 ISIS。图1 -2-1为 ISTA修理厂系统概况。

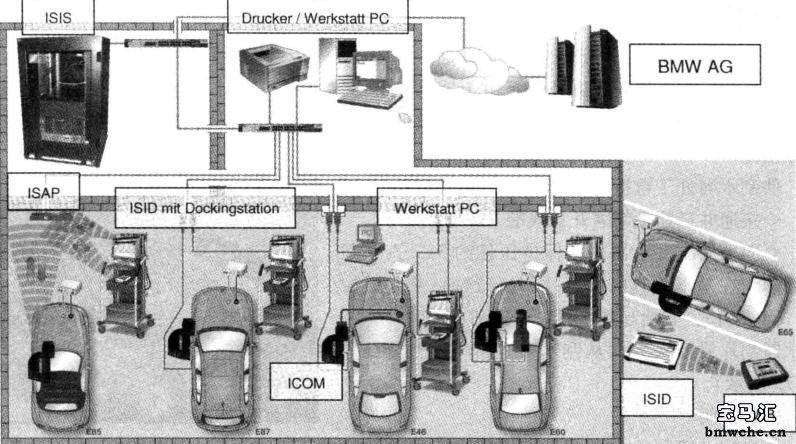

图1-2-1 ISTA修理厂系统

       ①综合业务信息服务器 ( ISIS)
       ISIS是修理厂服务器c在 ISIS上除了其他应用程序外,还安装了 ISTA软件专用于务器的部分。修理厂服务器通过互联网与 BMW AG连接。 BMW AG通过 ISPA Broker和 JET-stream提供数据。
       ②综合业务信息显示屏 ( ISID)
       ISID 是接人修理厂网络的修理厂应用移动式测试仪。 供货范围包括操作面板、 基站和附件。 ISTA客户端安装在1SID上。设备可“在线”(与ISTA服务器连接) “离线” (临时断开与 ISTA服务器的连接)运行。
       ③智能测量系统接口盒 ( IMIB)
       IMIB是一种在 BMW Group代理商机构中使用的高效的测量仪。 它包括多个测量单元,可以作为示波器或数字式万用表使用。 为了输出电压和信号, IMIB还包含有可以控制的电流源和电压源。
       可以在不连接 ISTA的情况下将 IMIB当作万用表使用,或连接 ISTA执行复杂的功能。可通过 LAN或 WLAN连接 ISID与 IMIB。在与 ISTA连接的情况下 IMIB以两种模式运行:
◇作为自由测量技术交互式运行
◇作为引导型测量技术包括在测试步骤中
       在自由的测量技术中, 可以在建立与测量技术系统的连接后, 在相应的屏幕中进行手动设置。 测量结果显示在屏幕中 。
       在引导型测量技术中, 测量技术系统通过程序指令在检测过程中自动设置。 结果显示在专用屏幕中并被程序分析利用。
       ④集成通信光学模块 ( ICOM)
       ICOM是一台通信设备, 是连接车辆的诊断接口 。 它被连接在车辆上并通过连接管理器与 ISID连接。这样 ISID就能与车辆进行通信,例如为了自动进行车辆身份识别或测试步骤 。
       ⑤综合业务接入点(ISAP)
       ISAP是一种用于将WLAN设备连接至修理厂网络的通信设备 (Access Point) 。
       ⑥个人计算机( PC)
       在 PC机或修理厂电脑上也可安装 ISTA客户端。 因为这些设备是以固定方式工作的,所以 PC机主要用作信息检索。
       ⑦打印机
       可使用认可的常用网络打印机作为打印机 。

       (2) ISTA操作模式
       代理商机构修理厂操作模式
       在代理商机构修理厂操作模式中,终端设备既可“在线”  (通常情况)也可“离线”运行 。
       在线
       在这种操作模式中, 客户机和修理厂服务器处于同一个代理1商机构修理厂中, 彼此通过本地修理厂网络(LAN、 WLAN)连接。与 BMW AG存在在线连接。 ISTA软件可在移动式ISID 和/或固定式修理厂电脑上运行 。
       通过在线连接不仅可以实现 ISTA数据和软件的即时更新, 而且可以存取 BMW总部其他系统中的数据 。 这种存取通常在调用某些功能在后台进行 。
       离线
       在这种操作模式中, 客户机与修理厂服务器临时断开 。 例如在试车时需要使用 ISID 时是必要的。可通过修理厂管理(WSM)从在线切换为离线以及相反。当客户机重新“在线”时,软件自动与修理厂服务器同步。当服务器失效且稍后可重新使用时,同样会与其同步。

       (3 ) 与其他系统的数据交换
       ①ISPA Broker
       ISPA Broker是一个连接 BMW AG的在线接口 。可从技术措施、故障症状(客户一般描述/客户专业描述)、车辆细节、维修历史记录和车辆流转中调用信息。这些信息集成于各个屏幕中,且需要 ISPA Brokers与 BMW AG的在线连接。
       ②JET stream
       JET stream是一个连接 BMW AG的在线接口。它备有最新软件(内容包和系统包) ,将取决于过程的数据传输至 BMW AG的车辆描述模块(FBM)。这些信息集成于各个屏幕中,且需要与 BMW AG的在线连接。

       (4)品牌区分
       BMW、 MINI和 Rolls-Royce品牌的操作界面相同。为了区分品牌,根据各自代理商的权限使用不同的颜色标记激活的对象。 标记的对象在屏幕上以各自的品牌颜色高亮显示 。 此外,根据权限在启始屏页眉中以文本形式显示品牌名称。表1 -2 - 1中列出了颜色和文字标志。

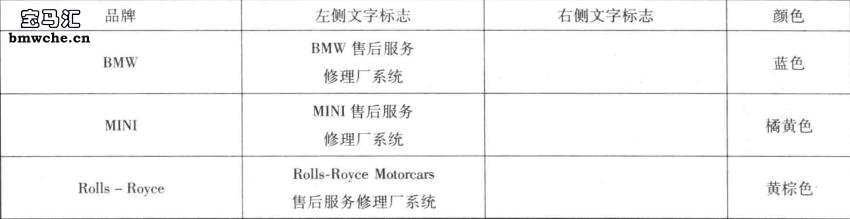

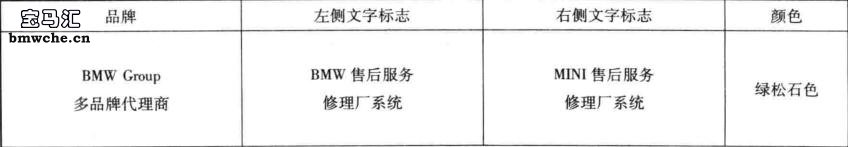

表1-2-1  文字标志和颜色

       (5) ISTA修理厂系统的一般操作
       屏幕上的显形显示被称为 “屏幕” 。 可以通过屏幕上包含的信息和控制功能操作 ISTA修理厂系统 。
       屏幕通常具有相同的结构。它们被划分为下列区域:图杆栏、页眉、导航区、工作区、提示行、操作行(如图1 -2-2所示)。

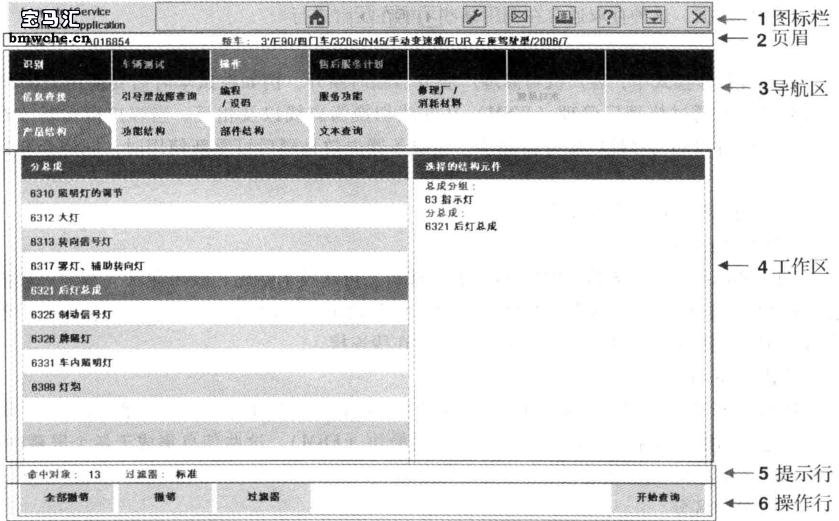

图1 -2-2  操作区和显示区
       ①图标栏
       在所有屏幕上都能看到图标栏。
       ②页眉
       在页眉中显示被识别车辆的底盘号码和基本特性。底盘号码只有通过输入或读取底盘号码而识别车辆时才显示 。
       ③导航区
       可通过下列方式到达修理厂系统的各项功能:
◇主菜单 (第一行)
◇子菜单(第二行)
◇选项卡
       选中的菜单选项或选项卡用品牌颜色标记 。
       ④工作区
       此处可发现其他选择项或信息 。 可以通过一个朝上或朝下的白色箭头图标识别选择清单按其排序的栏 。
       ⑤提示行
       工作区下方还包括一个提示行, 其中有附加说明 。
       ⑥操作行
       此处根据工作区显示各种按钮。.     .
       ⑦文本输人方法 (屏幕键盘)
       在一些屏幕中可能需要输人文本或图标。输入通常可通过 PC机键盘进行。也可通过点击按钮“键盘”显示所谓的“屏幕键盘”。在屏幕键盘上,只有在相应功能步骤中可以进行有效输人的那些按钮是激活的 。 不能在屏幕键盘上选拔不允许使用的图标 。
       第二次点击按钮“键盘”重新关闭屏幕键盘(如图1 -2-3所示)。

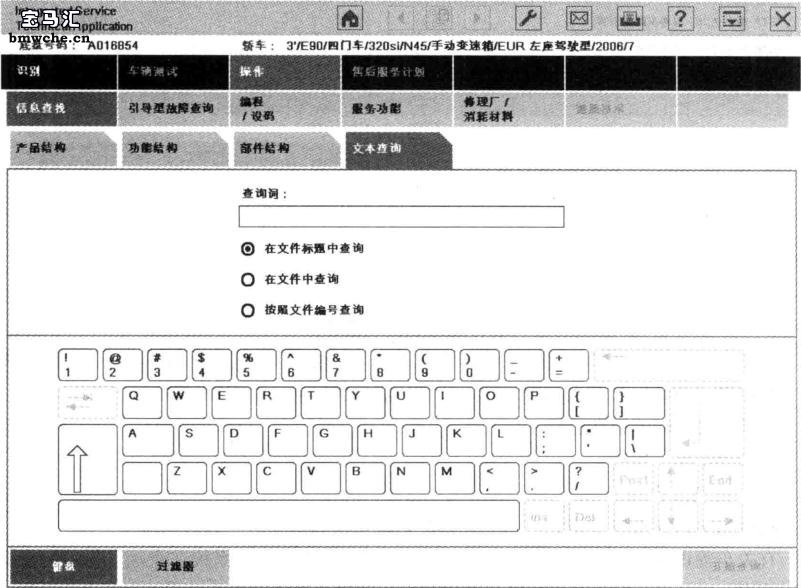

图1-2-3屏幕键盘示例:输入查询词
       请选择相应的选项字段或其右侧的文本,以选择该选项 (例如 “在文件标题中査询”) 。
