F82宝马M4显示“传动系统请小心驾驶,DSC失效”

汽修周大园/2019-07-16/ 分类:维护维修/阅读:
车辆停放后再次启动时,中央信息显示屏提示“传动系统请小心驾驶,DSC失效!谨慎驾驶、后桥锁止机构” ...
底盘号为F82,配置S55发动机 行驶里程:23451Km,车辆停放后再次启动时,仪表中多个故障灯点亮报警,中央信息显示屏提示“传动系统请小心驾驶,DSC失效!谨慎驾驶、后桥锁止机构”。

首先验证用户反映的故障现象,车辆熄火再次启动着车后,仪表中只有发动机故障灯点亮报警,其他故障灯并没有点亮。连接诊断仪进行诊断检测,读取故障存储器中的故障码如下:
1F1A90:DME 5V传感器供电监控电压超过范围
103002:加速踏板模块,踏板位置传感器1电气对地短路
121001:增压压力传感器电气对正极短路
123703:电动减压装置2位置传感器电气对正极短路
135908:电子气门控制伺服电机传感器1工作范围电压过低等故障

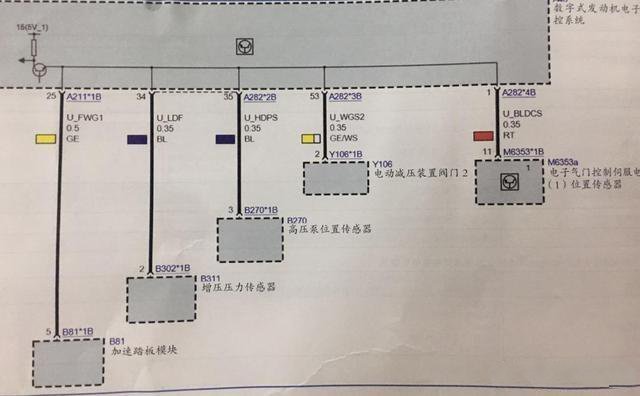

选择故障内容执行检测计划,系统提示需要更换DME。调取DME的5V输出端1控制的电路图:
F82车型宝马M4显示“传动系统请小心驾驶,DSC失效”
上述故障码中的部件都有DME的5V输出端1供电,并且为并联状态,如果一个部件工作不正常,则其他部件可能都受影响。

测量DME连接端子A282*2B的34脚,为增压压力传感器的供电,测量结果供电电压为6.5-9V,电压超出了正常的工作电压,其他几个有故障的部件故障存储显示为电极对正极短路,而电子气门控制伺服电机位置传感器显示供电电压错误,于是将电子气门的连接端子断开,再次测量DME连接端子A282*2B的34针,则供电电压变为5.01V,DME对传感器的正常供电电压。而连接上电子气门的连接端子,分别断开增压压力传感器、加速踏板模块、电动减压装置的连接端子,测量DME的5V输出端1供电,电压都是6.05-9V,说明电子气门控制伺服电机位置传感器的内部出现了短路现象。

更换可变气门伺服电机,删除故障存储,故障排除。
